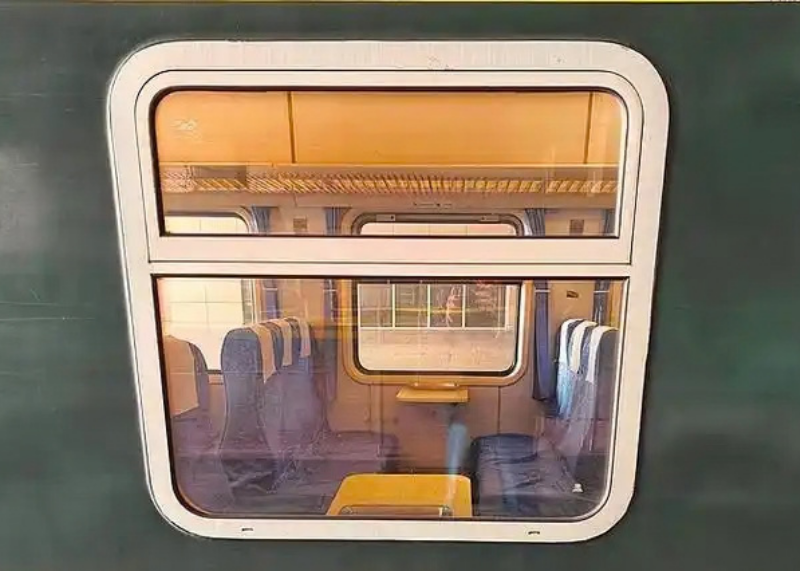

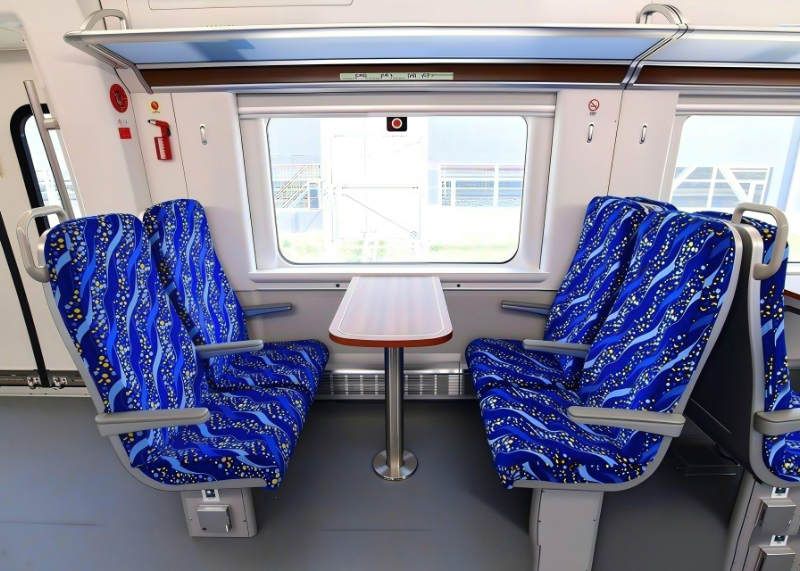

Acristalamiento del material rodante
Las ventanas de cabina y de pasajeros son sistemas de acristalamiento diseñados con precisión para locomotoras, unidades múltiples, metros y vehículos de tren ligero. Las ventanas de cabina deben cumplir con los requisitos rigurosos de visibilidad del conductor, resistencia a impactos y anti-desparramadas según la EN 15152, mientras que las ventanas para pasajeros priorizan la seguridad, el confort térmico y el aislamiento acústico según la ISO 22752. Ambas utilizan vidrio laminado de seguridad con intercapas PVB, SGP o EVA para mantener fragmentos en su lugar tras la rotura, con vidrio reforzado químicamente o templado térmicamente para una resistencia y claridad óptica superiores. Los sistemas calefactados opcionales que utilizan hilos de tungsteno o recubrimientos conductores aseguran un rápido desempañado y deshielo entre −25°C y +50°C. Personalizables en tamaño, forma, tinte y recubrimientos, estas ventanas también soportan funciones de escape de emergencia, resistencia al vandalismo y alternativas ligeras de policarbonato. Cumpliendo con las normas EN 15152, ISO 22752, GB 48005 y GMRT 2100, ofrecen la durabilidad y seguridad que exigen las operaciones ferroviarias modernas.
Detalle del producto
Las ventanas de cabina y de pasajeros son componentes de acristalamiento especializados instalados en vehículos ferroviarios, incluyendo locomotoras, trenes de alta velocidad, vagones de metro, tranvías y vehículos de tranvía ligero. Las ventanas de la cabina protegen al conductor y garantizan la visibilidad hacia adelante para una operación segura del tren, mientras que las ventanas para pasajeros proporcionan visión hacia fuera, confort térmico, aislamiento acústico y capacidad de escape de emergencia.
Estas ventanas son componentes críticos para la seguridad. Deben resistir impactos de proyectiles a alta velocidad, impactos de grava, extremos de temperatura, vibraciones, vandalismo y los pulsos de presión aerodinámica transitorios generados por los trenes que pasan. También deben resistir la propagación del fuego y el humo, mantener la claridad óptica durante años de servicio y cumplir con estrictas normas internacionales ferroviarias.
El mercado global de vidrio de seguridad en el tránsito ferroviario fue valorado en aproximadamente 3.640 millones de USD en 2025 y se proyecta que alcance los 5.540 millones de USD para 2032, creciendo a una tasa compuesta anual compuesta del 6,17%. Este crecimiento refleja el aumento de la inversión en infraestructura ferroviaria, la modernización de flotas y la creciente complejidad de las especificaciones de seguridad.
La norma EN 15152 es la norma europea principal para parabrisas ferroviarios. Especifica requisitos funcionales como resistencia a impactos, evaluación de desconchaduras, rendimiento térmico, propiedades ópticas y resistencia al envejecimiento. La norma distingue entre parabrisas del conductor y de pasajeros: todas las ventanas de la cabina del conductor que están total o parcialmente delante del punto de referencia del asiento del conductor (SRP) se clasifican como parabrisas o parabrisas laterales, sujetas a todos los requisitos de la norma.
La ISO 22752 define la clasificación, los requisitos técnicos y las marcas para las ventanas laterales de la carrocería, incluyendo ventanas fijas estándar, ventanas móviles estándar, ventanas de escape de emergencia y ventanas de acceso de emergencia. Se aplica a todas las ventanas montadas en los laterales de los vehículos ferroviarios, incluidas las de salones, vagones restaurante, vestíbulos, aseos, cabinas de conducción, compartimentos para la tripulación y salas técnicas.
La GB 48005-2026 de China especifica requisitos técnicos de seguridad, métodos de ensayo y normas de 判定 para el vidrio utilizado en vehículos ferroviarios y urbanos de transporte. Se aplica a las ventanas delanteras, laterales y cristales interiores tanto para cabinas de conductor como para compartimentos de pasajeros.
GMRT 2100 es una norma del Grupo Ferroviario del Reino Unido que se centra en el diseño y los requisitos de seguridad pasiva de estructuras de vehículos ferroviarios. Incluye procedimientos obligatorios de prueba para las ventanas laterales de la carrocería: impacto de misil pequeño, contención de pasajeros y pruebas de pulsos de presión.
La norma 45545 exige que el vidrio en las rutas de escape y las cabinas del conductor mantenga la integridad durante 20–30 minutos bajo exposición al fuego, con emisiones limitadas de humo y gases tóxicos.
El vidrio laminado es la construcción preferida para ventanas de barandilla. Múltiples capas de vidrio se unen con capas intermedias de polímero resistente, asegurando que el vidrio se mantenga unido cuando se rompe. Esto mantiene la visibilidad residual y evita que fragmentos entren en la cabina.
El polivinilobutiral (PVB) es la capa intermedia más utilizada, ofreciendo una excelente claridad óptica, adhesión y absorción de energía por impacto. El PVB acústico reduce la transmisión de ruido, mejorando el confort de los pasajeros en trenes de alta velocidad.
SentryGlas® Plus (SGP) ofrece mayor resistencia, rigidez y rendimiento estructural que el PVB estándar. Se prefiere para parabrisas de cabina de alta seguridad y alto impacto, donde la integridad tras rotura es crítica.
El fortalecimiento químico mediante intercambio iónico crea una capa de esfuerzo compresiva profunda, permitiendo un vidrio fino con excelente resistencia mecánica, resistencia al rayado y claridad óptica. Es especialmente adecuado para grandes ventanas de cabina de conducción donde es esencial una baja distorsión.
El vidrio templado térmicamente se utiliza ampliamente en las ventanas laterales de la carrocería de los pasajeros. Cuando se rompe, se fragmenta en pequeños trozos relativamente inofensivos, reduciendo el riesgo de lesiones. Es tres veces más resistente que el vidrio ordinario del mismo grosor.
La lámina de policarbonato es una alternativa más ligera al vidrio para las ventanas de los vagones, con una durabilidad y resistencia a impactos excepcionales. Materiales como la lámina de policarbonato Makrolon TG reducen los costes de mantenimiento no programado debido a cristales rotos y cumplen con estrictos requisitos de la Administración Federal de Ferrocarriles.
La EN 15152 define un área de visión primaria para los parabrisas del conductor, con requisitos ópticos específicos que incluyen la transmisión de luz (mínimo 70% en el área principal de visión), límites de neblina y control secundario de separación de imagen. La distorsión óptica debe minimizarse para asegurar que el conductor pueda percibir con precisión señales y condiciones de la pista.
Los parabrisas de la cabina deben resistir impactos a alta velocidad de proyectiles. La norma EN 15152 especifica pruebas con proyectiles cilíndricos que simulan grava, lastre y otros residuos. La norma también incluye pruebas de resistencia a la grava para evaluar daños superficiales y degradación de la visibilidad por impactos repetidos de partículas pequeñas.
Cuando se rompe el parabrisas de la cabina, los fragmentos de vidrio en el lado orientado al conductor no deben desprenderse y convertirse en proyectiles. Las capas anti-esparpillado, normalmente de policarbonato o películas especializadas adheridas a la superficie interior, mantienen los fragmentos en su lugar e impiden que el vidrio entre en la cabina.
Las ventanas de la cabina deben soportar cargas de presión aerodinámica de los trenes que pasan. El acristalamiento debe resistir una presión máxima de exceso de 2900 Pa y una depresión máxima de −6200 Pa durante las ondas de choque del paso de trenes, además de cargas de fatiga de ±1605 Pa.
La helada, la niebla y la niebla afectan gravemente la visibilidad del conductor, afectando la percepción de velocidad, la identificación de objetos y el enfoque. La tecnología de acristalamiento calefactable de Saint-Gobain Sekurit Transport proporciona una visión clara al conducir en temperaturas que oscilan entre −25°C y +50°C.
Los recubrimientos conductores transparentes, como Icecontrol® by Coating, permiten que los parabrisas laminados se descongelen o se nevícien en pocos segundos pulsando un botón. El recubrimiento invisible proporciona un calentamiento homogéneo sobre la superficie de cristal sin cables visibles, y puede combinarse con termostatos o sensores para la regulación de la potencia térmica.
Los finos hilos de tungsteno incrustados en el vidrio laminado proporcionan un calentamiento fiable y uniforme. Los hilos son prácticamente invisibles y mantienen su forma de diseño durante la laminación.
El GMRT 2100 especifica tres procedimientos críticos de prueba para las ventanillas laterales de la carrocería de los pasajeros:
Prueba de misiles pequeños (Apéndice C):Se analizan seis muestras de ventanas con una bola de acero de 250 g lanzada a 100 km/h. La bola no debe penetrar el acristalamiento, y no se permite que fragmentos superen los 40 g de peso total.
Prueba de contención de pasajeros (Apéndice D):Tres fases secuenciales simulan un descarrilamiento: (A) impacto con una bola de 5 kg a 34 km/h con fragmentos que pesan menos de 10 g; (B) impacto de péndulo con un cuerpo semirrígido de 50 kg sin penetración a través de la penetración; (C) carga concentrada de 800 N sin rotura ni desalojamiento.
Prueba de pulso de presión (Apéndice E):La ventana está sometida a 25 pulsos de presión alternantes positivos y negativos de alta velocidad. La ventana no debe mostrar más pérdida de fragmentos, deflexión controlada y que ningún cristal se desprenda durante al menos 10 minutos después del pulso final.
La ISO 22752 clasifica las ventanas de escape de emergencia y las ventanas de acceso de emergencia como componentes críticos de seguridad. En determinadas situaciones, las ventanas de escape de emergencia y las ventanas de acceso de emergencia son la misma ventana. Estas ventanas deben estar claramente señalizadas y diseñadas para una salida rápida durante emergencias.
Los vehículos ferroviarios modernos dependen de acristalamientos aislantes de alta calidad para cumplir con los requisitos de confort térmico y aislamiento acústico. Las construcciones asimétricas de vidrio laminado con capas acústicas de PVB reducen eficazmente la transmisión de ruido, mejorando el confort de los pasajeros en trenes de alta velocidad.
Las unidades de vidrio aislante (IGU) se utilizan para las ventanas de los pasajeros para reducir la transferencia de calor, prevenir la condensación y mejorar la eficiencia energética. Estas unidades combinan dos o más paneles de cristal con un espacio sellado de aire o gas entre ellas.
| Parámetro | Ventanas de cabina | Ventanas de pasajeros |
|---|---|---|
| Tipos de vidrio | Reforzado químicamente, templado térmicamente, laminado | Laminado, templado, policarbonato |
| Intercapas | PVB, SGP, EVA | PVB, PVB acústico, EVA |
| Grosor | 8–30+ mm | 6–20 mm |
| Transmisión de luz | >70% (área principal de visión) | >70% |
| Curvatura | Plano, 2D, curvado en 3D | Plano, suavemente curvado |
| Calefacción | Hilos de tungsteno, recubrimiento conductor | Opcional |
| Resistencia al impacto | Conforme a la norma EN 15152 | GMRT 2100, conforme a ISO 22752 |
| Anti-Spall | Capa de policarbonato o película | Opcional |
| Rendimiento de fuego | Conforme a la norma EN 45545 | Conforme a la norma EN 45545 |
| Escape de emergencia | N/A | Compatible con ISO 22752 |
| Temperatura de funcionamiento | −40°C a +85°C | −40°C a +85°C |
Parabrisas delanteros y ventanas laterales de cabina del conductor
Ventanas de la puerta de cabina
Ventanas de compartimentos de tripulación
Ventanas traseras de la cabina
Parabrisas de cabina EMU/DMU
Ventanillas laterales del salón de pasajeros
Paneles de visión de puertas
Ventanas del inodoro y del vestíbulo
Ventanas de cabina del conductor para vehículos ferroviarios urbanos
Ventanas del lado del pasajero
Ventanas de escape de emergencia
Acristalamiento interior de la partición
Máquinas en pista
Coches de inspección de pista
Quitanieves y vehículos de mantenimiento
Vehículos ferroviarios históricos y turísticos
Tamaño, forma y curvatura para ajustarse al perfil de la carrocería del vehículo
Selección de material de vidrio: químicamente reforzado, templado, laminado, policarbonato
Elección de intercapas: PVB, PVB acústico, GP, EVA
Sistemas calefactados: cables de tungsteno, recubrimiento conductor o híbridos
Recubrimientos: AR, UV, IR, hidrofóbicos, antigraffiti
Vidrio tintado o transparente en varios colores
Hardware y marcas de escape de emergencia
Integración con limpiaparabrisas, sensores y cámaras
Diseño del bastidor y del sistema de montaje
El acristalamiento de las ventanas de los raíles debe ser probado para:
Resistencia al impacto según la norma EN 15152, GMRT 2100 y requisitos del proyecto
Misil pequeño, contención de pasajeros y rendimiento de pulsos de presión
Claridad óptica, distorsión, neblina y transmitancia de luz
Evaluación de la dispersión y visibilidad residual
Uniformidad de la calefacción y seguridad eléctrica
Ciclo térmico, humedad y envejecimiento por rayos UV
Rendimiento de fuego a EN 45545
Precisión dimensional y tolerancia a la curvatura
Verificación de la función de escape de emergencia
Los proveedores deben proporcionar informes de prueba, certificados de conformidad y documentación de trazabilidad para la aprobación de la autoridad ferroviaria.
Maneja con guantes limpios y protege los bordes del impacto.
Guárdalos en posición vertical en condiciones secas y ventiladas.
Instala según los planos aprobados y las especificaciones de par.
Asegúrate de que los marcos y los sellos sean compatibles con el vidrio y las capas intermedias.
Verifica que los mecanismos de escape de emergencia funcionen correctamente.
Limpia con limpiacristales no abrasivos y paños suaves.
Evita productos químicos agresivos, raspadores y almohadillas abrasivas.
Inspecciona periódicamente en busca de grietas, astillas, delaminación y degradación del sello.
Sustituye las ventanas dañadas con rapidez para mantener el cumplimiento de la normativa.
1. ¿Qué normas se aplican a las ventanas de cabinas de tren?
La norma EN 15152 es la principal norma europea para parabrisas ferroviarios. Otras normas aplicables incluyen GM/RT 2456, requisitos FRA y GB 48005.
2. ¿Qué normas se aplican a las ventanas de pasajeros?
La ISO 22752 define requisitos para las ventanas laterales de la carrocería, incluidas las ventanas de escape de emergencia. La GMRT 2100 especifica pruebas de impacto y presión para las ventanas de los vagones de pasajeros.
3. ¿Pueden las ventanas del tren soportar impactos a alta velocidad?
Sí. Las ventanas de la cabina y del pasajero se prueban con proyectiles que simulan grava, piedras y otros escombros a velocidades de funcionamiento. El GMRT 2100 exige que las ventanas de pasajeros resistan una bola de acero de 250 g a 100 km/h.
4. ¿Cómo funcionan las ventanas calefactadas?
Las ventanas calefactadas utilizan hilos de tungsteno incrustados o recubrimientos conductores transparentes para calentar la superficie de cristal, evitando la escarcha y la niebla. Funcionan entre −25°C y +50°C.
5. ¿Qué es la protección anti-esparpillamientos?
Las capas anti-desparradura evitan que fragmentos de cristal entren en la cabina cuando el parabrisas se rompe, protegiendo al conductor de lesiones.
6. ¿Se pueden usar las ventanas de pasajeros para la salida de emergencia?
Sí. ISO 22752 clasifica las ventanas de escape de emergencia, que están diseñadas para una salida rápida durante emergencias y deben estar claramente señalizadas.
7. ¿Hay ventanas de policarbonato disponibles?
Sí. La lámina de policarbonato es una alternativa ligera al vidrio, ofreciendo una resistencia al impacto excepcional y cumpliendo con los requisitos de la FRA.
